手机信号屏蔽器工作原理

手机信号屏蔽器工作原理



手机信号屏蔽器能够干扰四个频段:

CDMA:869-894MHz

移动电话:935-960MHz

移动电话:1805-1880MHz

小 灵 通:1900-1990MHz

这台机器每一个频段都是一个独立的系统,结构如下图所示

图1 手机信号屏蔽器系统框图

图1 手机信号屏蔽器系统框图

工作原理是用锯齿波控制压控振荡器,使之生成工作频段的扫频信号,每一个扫频周期,等于在工作频段中的每一个频点添加一个宽脉冲(锯齿波正程所致)和一个窄脉冲(锯齿波逆程所致),破坏了覆盖区内手机与基站的数据交换,手机得不到基站数据,只能显示无信号,当然也就无法通信了。

实测CDMA频段所用锯齿波频率约为30KHz,其它三个频段所用锯齿波频率均为10KHz。据分析,锯齿波在这里并非用于测量,只是能让压控振荡器工作即可,不要什么精度,可用下图所示较为简单的电路生成。

图2 锯齿波原理图

图2 锯齿波原理图

电路简单,元件易得,精度不高,但完全能够满足要求。在这里,精度较低回程较长的锯齿波或许还更好呢?压控振荡器和射频放大的工作频率都比较高,共同点不少,我就画在一起了,见下图。

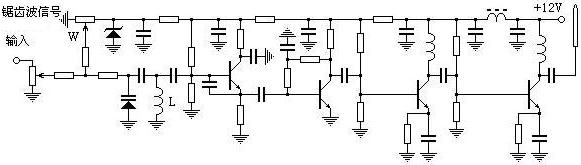

图3 压控振荡器和射频放大电路

图3 压控振荡器和射频放大电路

请不要询问电路参数,这是微波电原理图,有很多参数只有在调试的时候才能确定,我是没有办法标在图上的。能够标出的只有直流电路参数,但是对此制作发生兴趣的爱好者恐怕谁都不希罕我来标注。

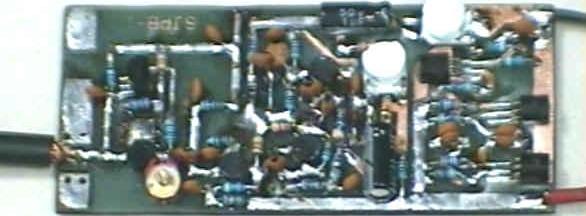

下面是装调好的完整组件,剪了一段50-3的同轴电缆做1/4波长天线,内外导体焊在一起。其实任何一种金属条都可以用作天线,只不过用同轴电缆省事儿罢了。

经实验,手机通信所使用的的四个频段都可以安装在这块电路板上,两个高频段用二次谐波。当然,也可以将相互靠近的两个频段合用一块电路板,但是输出就要小很多了。用一块电路板覆盖四个频段也可以实现,但输出更小,因为射频能量会更加分散。
